监狱真空排水系统技术方案

杭州聚川环保科技股份有限公司

一、项目背景

监狱、看守所、戒毒所等惩教类设施在建设与改造中，均对排水系统提出了高安全性、节水性、便于管控与维护等特殊要求。传统重力排水系统在这些场所应用时存在以下主要问题：

1. 排水互通风险 —— 各牢房排水支管相互连通，易被利用传递违禁品、堵塞管道、扰乱秩序；

2. 用水量大、管理困难 —— 普通坐便器每次用水6~9升，不仅浪费水资源，也难以监控使用行为；

3. 管道堵塞率高 —— 排水系统长时间运行后易结垢、堵塞，维修需破墙破地，干扰监管秩序；

4. 改造难度大 —— 传统重力排水要求有连续坡度，扩建或改造受建筑结构限制严重。

为解决上述问题，聚川环保提供的真空排水系统是集节水、安全、智能、灵活于一体的新型排水解决方案，特别适用于惩教设施、监狱、看守所、监管中心等高安防场所。

二、系统原理

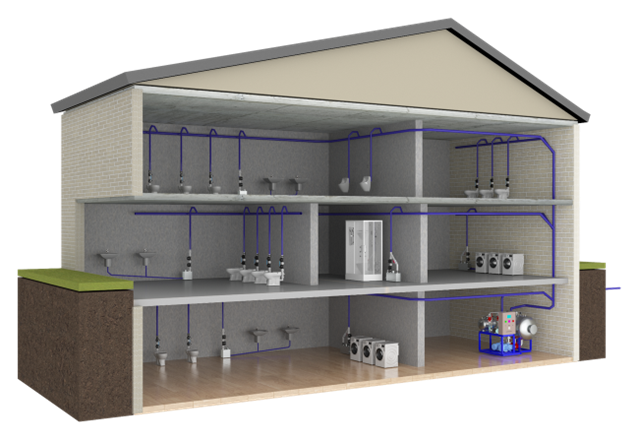

真空排水系统是一种利用真空负压与大气压差输送污水的封闭式排水系统。使用者按下冲洗按钮后，控制系统开启真空阀，大气压力将便器内污物迅速吸入真空管网，并送往真空集水罐；真空泵维持系统负压，确保快速、稳定输送。当集水罐液位达到设定值时，污水经排放泵排入市政污水管网或污水处理站。该过程全自动运行，速度快、噪音低、无气味，冲洗水量仅约2升/次，是传统系统的1/4。

三、系统组成

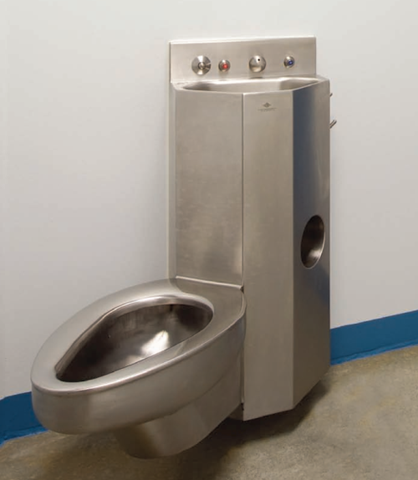

1. 真空马桶：冲水量≤2L/次，材质为不锈钢防暴型或高强度陶瓷，防爆、防溅、防传声。

2. 真空阀单元：接收控制信号后瞬时开启，利用真空差将废水吸入主管。

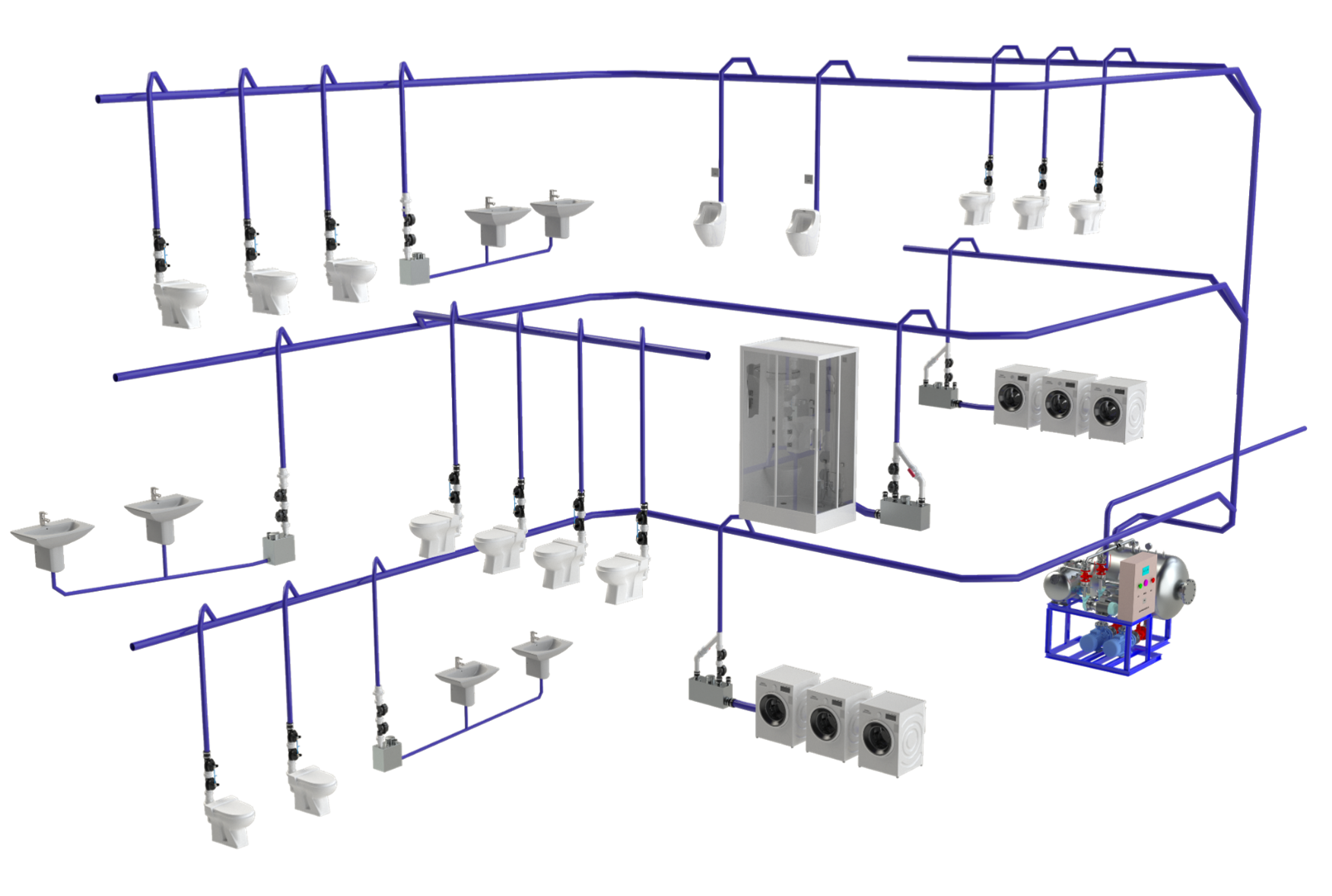

3. 真空管网：管径较小（DN40～DN75），无需坡度，可灵活布置。

4. 真空集水中心：由真空罐、真空泵组、污水排放泵及控制柜组成。

5. 智能控制系统：具备阀门远程监控、冲洗计数、报警联动功能，可集中管理。

四、系统优势分析

1. 节水节能：每次冲洗仅1L，可节约约70%的水资源；

2. 安全防控：各牢房独立排放，防止违禁品传递；

3. 管理可控：可限制冲洗次数或时间段；

4. 维护便捷：管网不易堵塞，故障点可精准定位；

5. 卫生环保：无溅水、无异味，改善环境卫生。

五、节水与经济效益分析

以500名在押人员的中型监狱为例：

每人每日使用便器10次，真空系统单次冲水量2L，传统系统6L，则年节水量为：

(6L - 2L) × 10次 × 500人 × 365天 = 7,300,000升（约7,300吨）

按水费+排污费6元/吨计算，年节约成本约4.38万元，结合维护与施工节省，总经济效益提升约20%~30%。

六、安防与管控优势

1. 防止跨房互通，阻止违禁品传递；

2. 可分区关闭冲洗功能，便于安全检查；

3. 系统可记录冲洗次数，定位堵塞房间；

4. 防止集体冲洗破坏管道；

5. 无飞溅冲洗，保障环境卫生。

七、设计与施工服务

聚川环保提供从设计到运维的全流程服务：

1. 方案设计阶段：提供系统选型、布管建议及水力计算；

2. 设备供货与安装指导：提供调试与安装培训；

3. 系统调试与验收：完成系统测试与验收报告；

4. 运维培训与售后：提供操作培训、远程诊断与定期维护。

八、典型工程场景

聚川环保真空排水系统已应用于：

-监狱管理局新建看守所；

-戒毒所改扩建项目；

-公安局监管中心工程；

九、结语

真空排水系统作为一种新型高效排水方式，兼具节水、智能、安全与环保四大特征。在监狱与惩教设施中应用，可提升安防等级与管理效率，减少维护成本，实现资源节约与运营优化。

聚川环保将继续以专业技术与丰富经验，为客户提供可靠、高效的真空排水整体解决方案。
